Transponder 是什么？Mode A、C、S 与应答机工作原理解析
Transponder（应答机）是飞机配合 ATC 监视系统工作的重要设备。它不仅让管制员能够识别飞机，还可以根据设备类型提供压力高度等信息。
对于学生飞行员来说，真正需要理解的不只是 1200、7500、7600、7700 这些 Squawk Code，还包括 Mode A、Mode C、Mode S 的区别、ALT 和 IDENT 到底做什么，以及哪些空域要求使用 Transponder。
在飞行训练中，我们很早就会接触到 Transponder。起飞前把它设到 ALT，联系 Approach 后得到一个四位数 Squawk Code，ATC 偶尔还会说一句 “IDENT”。这些操作本身并不复杂，但如果只记住按钮怎么按，很容易把 Transponder、Mode C、Mode S 和 ADS-B 混为一谈。
理解 Transponder 最简单的方法，是先从 ATC 为什么需要它开始。
Transponder 是什么？
传统 ATC 雷达监视可以分成两个基本概念：Primary Surveillance Radar 和 Secondary Surveillance Radar。
Primary Radar 发射无线电波，信号碰到飞机后反射回来。它不需要飞机主动配合，但能够获得的信息比较有限。
Secondary Surveillance Radar（SSR） 的工作方式不同。地面设备向飞机发送 interrogation（询问），飞机上的 Transponder 接收到询问信号后自动回复。根据 Transponder 的工作模式，回复中可以包含 Squawk Code、Pressure Altitude 等信息。
所以 “Transponder” 这个词本身就来自：
Transmitter + Responder
也就是“接收到询问后进行回应的发射设备”。
这也是理解 Transponder 和 ADS-B 区别的关键：传统 Transponder 的核心逻辑是 Interrogate → Reply，而 ADS-B Out 的核心逻辑则是飞机主动、周期性地广播自己的位置和其他飞行信息。
Squawk Code 是什么？
当 ATC 告诉你：
“Squawk 4271.”
意思就是把 Transponder 设置成 4271。
传统 Mode A Transponder 使用四位八进制数字，每一位只能是 0–7，因此总共有 4096 种可能的代码。ATC 可以给不同飞机分配不同的 discrete code，从而把雷达屏幕上的目标与具体飞机对应起来。
如果你正在接受 ATC 服务，通常按照管制员分配的代码使用 Transponder。如果是在美国进行普通 VFR 飞行，并且 ATC 没有分配其他代码，最常见的是：1200 — VFR
因此 ATC 说：
“Squawk VFR.”
通常就是让你恢复 1200，并保持 altitude reporting enabled。FAA AIM 对这一标准用语也有明确规定。
但有三个特殊代码几乎所有飞行员都必须熟悉：
- 7500 — Hijacking / Unlawful Interference
- 7600 — Radio Communication Failure
- 7700 — Emergency
这三个数字很适合一起记，但不要因此认为遇到任何异常都必须立即使用特殊代码。实际飞行中应结合具体情况和 FAA emergency procedures 判断。
特别是 7700，它的作用是让 ATC 监视系统快速识别一架处于 distress 或 urgency situation 的飞机。FAA AIM 指出，需要向地面雷达设施发出紧急警报时，可以使用 Mode 3/A Code 7700，并保持 Mode C altitude reporting，同时尽快建立无线电联系。
Mode A、Mode C 和 Mode S 有什么区别？
这是 Transponder 最容易混淆的部分。
它们并不是：
Mode A = VFR
Mode C = IFR
Mode S = ADS-B
更准确的理解应该是看它们能够回复什么信息。
Mode A：告诉 ATC“我是谁”
Mode A 最核心的功能是发送飞机设置的四位数 Squawk Code。例如 ATC 给你：
“Squawk 4632.”
Mode A reply 可以让监视系统识别这个代码对应的 radar target。
因此可以把 Mode A 简单理解成：Code / Identification，但它本身不提供飞机的压力高度。
Mode C：在 Mode A 基础上增加高度
Mode C 增加了自动 Pressure Altitude Reporting。
因此 ATC 不仅能够识别你的 Squawk Code，还能够获得飞机的压力高度信息。
这里有一个非常重要的细节：
Transponder 报告的不是你根据当地 Altimeter Setting 看到的 indicated altitude，而是基于 29.92 inHg 标准压力基准的 pressure altitude。
飞机上的 altitude encoder 按标准压力基准编码高度；地面监视系统再根据当地气压修正后，把适当的高度信息显示给管制员。
所以当 ATC 第一次联系时询问：“Say altitude.”不要觉得奇怪。
FAA AIM 要求飞行员在与 ATC 初次建立联系时报告当前高度或 Flight Level，以便 ATC 验证自动 altitude reporting 是否合理。
Mode S：可以识别具体飞机
Mode S 中的 S 来自 Selective。
与传统 Mode A/C 相比，Mode S 支持更精确的 aircraft identification 和选择性询问，并能够支持更多数据交换能力。不同 Mode S equipment 的具体能力也并不完全相同：有些支持 pressure altitude，有些支持 aircraft identification，有些还支持 Extended Squitter。
因此：Mode S ≠ ADS-B。
但是某些 Mode S Transponder 具有 Extended Squitter（1090ES） 功能，可以作为 ADS-B Out 系统的一部分。这也是为什么现代 GA 飞机上，你经常会看到 Transponder 和 ADS-B 功能集成在同一套 avionics 中。
ALT 到底是什么意思？
很多学生飞行员第一次使用 Transponder 时，会看到面板上有：
OFF
STBY
ON
ALT
于是很容易理解成：ALT = 高空使用。其实不是，这里的 ALT 指的是 Altitude Reporting。
当设备工作在 ALT mode 时，Transponder 会在相应询问下提供 pressure altitude information。现代设备的具体操作方式因型号而异，有些设备还会自动管理 ground/air mode，因此实际操作应按照飞机的 POH、AFM Supplement 或 avionics manual。
对于飞行员来说，真正应该建立的概念是：
ALT 不是“飞机飞高以后打开”，而是启用正常的 altitude-reporting transponder operation。
如果 ATC 说：
“Squawk altitude.”
意思就是要求启用自动 Mode C altitude reporting。
如果 ATC 说：
“Stop altitude squawk.”
则是要求停止自动 altitude reporting，而不是让你关闭整个 Transponder。
IDENT 是做什么的？
Transponder 上通常还有一个非常明显的：IDENT按钮。
它不是紧急按钮，也不是“让 ATC 开始看到我”的按钮。
当 ATC 说：
“Squawk 4271 and IDENT.”
或者简单说：
“IDENT.”
飞行员按下 IDENT 后，Transponder 会暂时在回复信号中加入特殊识别，使你的 target 在管制员的 surveillance display 上突出显示，从而帮助 ATC 快速确认：
“这个 radar target 就是正在和我说话的这架飞机。”
FAA AIM 明确要求：
只有 ATC 要求时才使用 IDENT。
所以不要因为觉得 ATC 没看到自己，就主动连续按 IDENT。

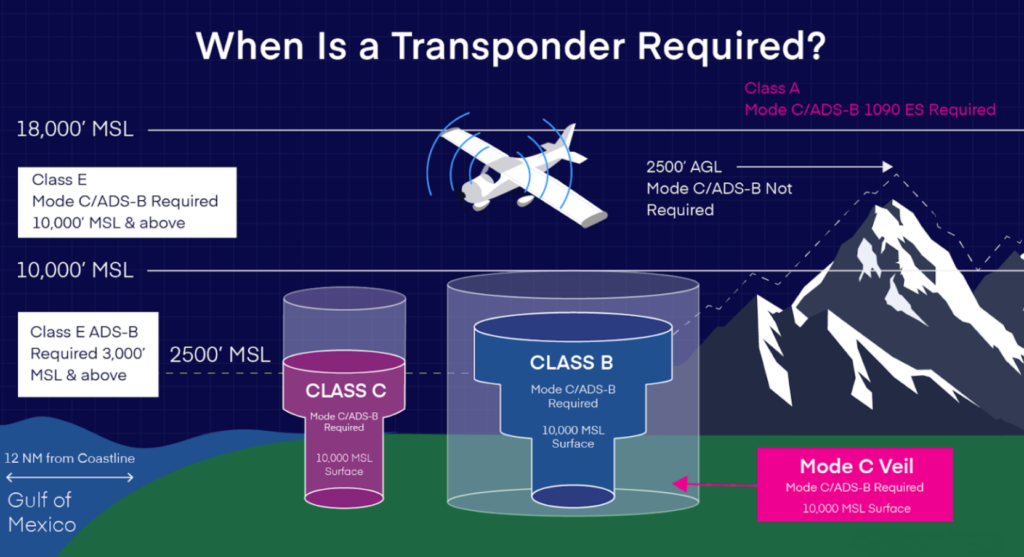

哪些空域需要 Transponder？
这是 PPL Written、Oral 和实际飞行中都非常重要的内容。
根据 14 CFR §91.215 和 FAA AIM，一般情况下，飞机在以下空域运行时需要符合要求的 altitude-reporting Transponder：Class A、Class B 和 Class C airspace；
在 Class B 或 Class C 的 lateral boundaries 范围内、位于其 ceiling 以上，直到 10,000 ft MSL；
在美国本土 48 州和 Washington, D.C.，10,000 ft MSL 及以上的 Class E airspace，但不包括距离地面 2,500 ft AGL 及以下的部分；以及非常重要Mode C Veil。
Mode C Veil 通常是指定 Class B primary airport 周围 30 NM、从地面延伸到 10,000 ft MSL 以下的区域。因此即使你没有真正进入 Class B，只要进入这个 30 NM veil，通常也需要符合相应 Transponder 要求。
此外法规还存在特定例外、设备条件和 ATC deviation procedures，因此实际飞行计划不能只依赖一句口诀；完整要求应查看 §91.215。
对于学生飞行员，可以先把最常用的核心记成：
Class A / B / C + above B/C + Mode C Veil + ≥10,000 MSL 的相关 Class E。
但一定别忘记最后那个：
10,000 MSL 规则有 2,500 AGL 的例外。
例如飞机飞在一片海拔 8,500 ft 的高地上空，飞行高度是 10,500 ft MSL，但实际上只有 2,000 ft AGL，就不能简单因为“超过 10,000 MSL”而套用这一条。
Transponder 和 ADS-B 是一回事吗？
不是，这是现在最容易混淆的概念之一。传统 Transponder 的基本逻辑是：
Ground interrogation → Aircraft reply
而 ADS-B Out 是飞机利用合格的位置源获得自身位置等数据，然后主动广播 surveillance information。ADS-B Out 可以广播包括位置、高度、地速等信息，而且不需要等待传统 radar interrogation。FAA 将 ADS-B 定义为一种结合飞机定位源、机载 avionics 和地面基础设施的 surveillance technology。
但是现代设备经常把两者整合在一起。例如1090ES，就是具有 Extended Squitter 能力的 Mode S transponder-based ADS-B solution。而在美国 FL180 以下，还可以使用符合要求的978 MHz UAT来满足相应 ADS-B Out requirement；但在 FL180 及以上，需要使用 1090ES。
所以你可能会看到一台 avionics box 同时承担 Transponder 和 ADS-B Out 功能，但这不代表两个概念完全相同。
既然如此，Transponder和ADSB-Out之间到底是什么关系？FAA 目前的基本原则是：
在 §91.215 要求使用 Transponder 的主要空域中，通常也需要符合 §91.225/§91.227 的 ADS-B Out。
因此你在 sectional 或飞行计划中考虑：
Class B
Class C
Mode C Veil
10,000 ft MSL 以上时，不能只问“我有没有 Mode C？”还应该确认：
“这架飞机是否满足 ADS-B Out requirement？”
FAA 的 ADS-B airspace guidance 目前列出的核心区域包括 Class A、B、C、Mode C Veil，以及符合条件的 10,000 ft MSL 以上 Class E airspace等。
这也是为什么现代训练飞机通常同时具备 altitude-reporting transponder 和合规 ADS-B Out。
ADS-B Out 和 ADS-B In 又有什么区别？
这里也很简单。
ADS-B Out：飞机向外广播自己的信息。
ADS-B In：飞机接收其他 ADS-B aircraft、TIS-B、FIS-B 等相关信息，并通过兼容设备显示 Traffic 或 Weather。
在美国，法规要求的是特定空域中的 ADS-B Out，ADS-B In 并不是强制要求。
所以你在 ForeFlight 上看到附近 Traffic，并不意味着“法规要求飞机必须有 ADS-B In”。
另外，便携式 ADS-B receiver 可以很好地帮助你接收 Traffic 和 Weather，但它本身不能替代符合 §91.225/§91.227 要求的已安装 ADS-B Out equipment。
常见 ATC Transponder 指令
理解 Transponder 后，ATC phraseology 就很容易了。
“Squawk 4263.”
设置指定 Squawk Code，并正常启用 altitude reporting。
“Squawk VFR.”
恢复相应的 VFR code；在美国通常是 1200，并保持 altitude reporting。
“IDENT.”
按一次 IDENT。
“Squawk 4263 and IDENT.”
设置 4263，然后按 IDENT。
“Squawk altitude.”
启用自动 altitude reporting。
“Stop altitude squawk.”
停止 altitude reporting。
“Squawk standby.”
将 Transponder/ADS-B 切换到 standby 状态。
这些都是 FAA AIM 中规定的标准 cooperative surveillance phraseology。
一个容易忽略的细节：换 Squawk Code
假设现在 Squawk：
2700
ATC 让你改成：
7200
不要转旋钮时一路经过：
7700
因为 7500、7600、7700 以及部分相关代码会触发 ATC 系统的特殊警示。
FAA AIM 专门提醒飞行员，在正常更换代码时应避免无意间经过这些 emergency codes。例如从 2700 改到 7200，可以先经过 2200，而不是经过 7700。
现代 push-button transponder 在操作逻辑上可能不同，但核心原则一样：
不要无意间让设备发送特殊 Squawk Code。
另外，民用飞机不应使用 7777；FAA 将其保留给 military interceptor operations。
学生飞行员真正需要记住什么？
如果准备 PPL Written 或 Checkride，不需要把 Transponder 当成复杂的电子工程系统来学习。
真正应该掌握的是下面这条逻辑：
Mode A → Squawk Code
Mode C → Code + Pressure Altitude
Mode S → 更高级的 selective surveillance / aircraft identification capability
然后记住：
1200 → VFR
7500 → Hijacking
7600 → Communication Failure
7700 → Emergency
再加三个实际操作概念：
ALT → Altitude Reporting
IDENT → ATC 要求时帮助识别目标
Mode C Veil → Class B primary airport 周围常见的 30 NM requirement
最后不要把Transponder、Mode S、ADS-B Out、ADS-B In当成四个名字不同但其实一样的东西。它们彼此相关，但承担的功能并不相同。当 ATC 下一次告诉你：“Squawk 4273 and IDENT.”
你真正应该理解的不只是“把数字调进去再按一下按钮”，而是飞机正在通过 cooperative surveillance system 帮助 ATC 识别你是谁、知道你在哪里，并在设备允许的情况下获得你的高度信息。
FAA References
- FAA Aeronautical Information Manual (AIM), Chapter 4 — Air Traffic Control
- 14 CFR §91.215 — ATC Transponder and Altitude Reporting Equipment and Use
- 14 CFR §91.225 — ADS-B Out Equipment and Use
- 14 CFR §91.227 — ADS-B Out Equipment Performance Requirements
- FAA Equip ADS-B — Airspace, Installation and ADS-B FAQ
