Six Pack Flight Instruments：飞机六大基本飞行仪表完整指南

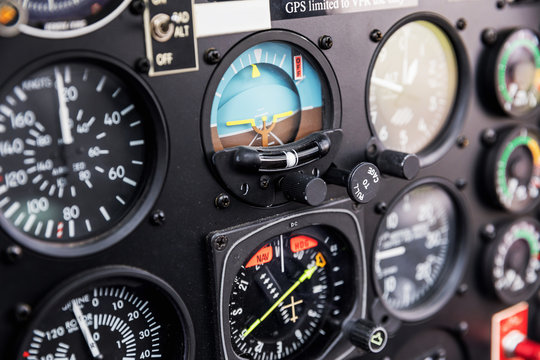

第一次坐进 Cessna 172 或 Piper PA-28 的驾驶舱，你可能会注意到仪表板中央排列着六个圆形仪表。它们被称为 Six Pack Flight Instruments（六大基本飞行仪表），是传统 General Aviation（GA）飞机最经典的驾驶舱布局。
这六个仪表分别告诉飞行员：飞机飞得多快、姿态如何、高度是多少、正在向哪个方向飞、转弯是否协调，以及正在爬升还是下降。
对于美国 Private Pilot（PPL）学员，认识 Six Pack 不只是为了通过 Written Test 或 Checkride。真正重要的是理解每块仪表的测量原理和局限性，知道哪些仪表可以相互验证，以及当某个系统失效时，为什么多个仪表可能同时出现异常。
1. Six Pack 包括哪六个飞行仪表？

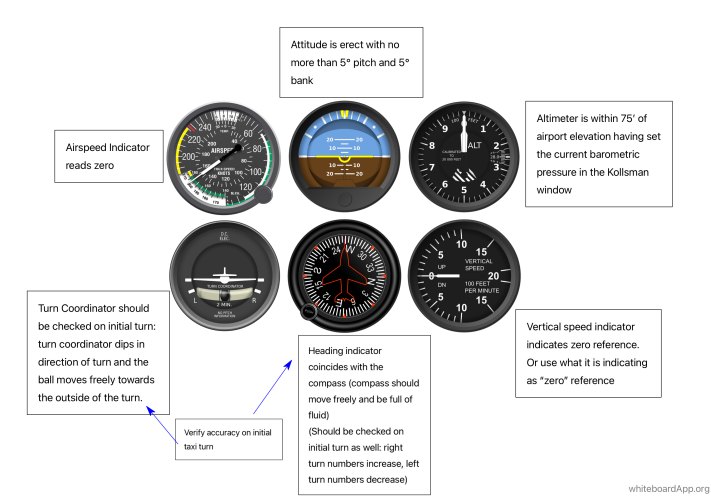

传统 Six Pack 通常采用两行三列布局：
| 位置 | 英文名称 | 中文名称 | 主要功能 |
|---|---|---|---|
| 左上 | Airspeed Indicator（ASI） | 空速表 | 显示 Indicated Airspeed |
| 中上 | Attitude Indicator（AI） | 姿态仪／人工地平仪 | 显示 Pitch 和 Bank |
| 右上 | Altimeter | 高度表 | 显示气压高度指示 |
| 左下 | Turn Coordinator（TC） | 转弯协调仪 | 显示转弯趋势、转弯率和协调状态 |
| 中下 | Heading Indicator（HI） | 航向指示器 | 显示飞机航向 |
| 右下 | Vertical Speed Indicator（VSI） | 垂直速度表 | 显示爬升或下降率 |
其中，Airspeed Indicator、Attitude Indicator、Altimeter 和 Heading Indicator 构成经典的 Basic-T Instrument Arrangement，方便飞行员在姿态、速度、高度和方向之间进行快速交叉检查。
传统 Six Pack 又可以根据工作原理分为两组。
Pitot-Static Instruments（皮托静压仪表） 包括 Airspeed Indicator、Altimeter 和 VSI，依靠飞机外部的空气压力测量飞行参数。
Gyroscopic Instruments（陀螺仪表） 包括 Attitude Indicator、Heading Indicator 和 Turn Coordinator。传统机械版本利用陀螺仪的物理特性工作，但不同仪表可能由 Vacuum System 或 Electrical System 驱动。
这种分类非常重要，因为同一系统发生故障时，可能同时影响多块仪表。
2. Pitot-Static Instruments：空速、高度和垂直速度
Pitot-Static System（皮托静压系统）利用两种不同的空气压力工作：
Pitot Pressure（总压） 由朝向气流的 Pitot Tube 获取，包含静压和气流运动造成的冲压压力。
Static Pressure（静压） 由 Static Port 获取，用于反映飞机周围的大气压力。
三块仪表利用这些压力的不同特性，分别显示空速、高度和垂直速度。
Airspeed Indicator：飞机相对空气飞得多快？
Airspeed Indicator（ASI）利用 Pitot Pressure 与 Static Pressure 的差值，测量气流造成的压力差，并将其转换为空速指示。
ASI 显示的是 Indicated Airspeed（IAS），不是 Groundspeed。
例如，飞机的 IAS 为 100 KIAS，遇到 20-knot Headwind 时，Groundspeed 可能明显低于 100 knots；遇到相同强度的 Tailwind，则可能明显高于 100 knots。
IAS 对飞行员尤其重要，因为 Stall Speed、Flap Operating Speed 和许多飞机操纵限制都与指示空速有关。
传统 ASI 上常见的颜色标记包括：
| 标记 | 含义 |
|---|---|
| White Arc | Flap Operating Range |
| Green Arc | Normal Operating Range |
| Yellow Arc | Caution Range，仅适用于平稳空气条件 |
| Red Line | VNE，Never Exceed Speed |
例如，在进近阶段，飞行员不仅要保持正确的 Approach Speed，还需要确认放下 Flaps 时没有超过适用的 VFE。
不过，ASI 本身不能直接告诉你飞机距离失速还有多少迎角余量。飞机可能在不同重量、载荷因数和飞行姿态下，以不同的指示空速失速。
此外，IAS、Calibrated Airspeed（CAS）、True Airspeed（TAS）和 Groundspeed（GS）并不相同。进行 Cross-Country Planning 时，通常需要结合 TAS 和 Wind 计算 Groundspeed，而不能直接把 IAS 当作导航速度。
Altimeter：高度表测量的是什么？
Altimeter（高度表）本质上是一个经过高度刻度校准的气压计。
随着飞机爬升，大气压力通常下降；随着飞机下降，大气压力通常上升。高度表利用静压变化估算飞机的高度。
传统高度表一般显示的是 Indicated Altitude（指示高度），其读数取决于当前的 Altimeter Setting。
例如，ATIS 报告：
Altimeter 30.12
飞行员需要将高度表的气压设置调整为 30.12 inHg，才能在适用条件下获得相应的高度指示。
如果气压设置错误，高度表就可能显示错误的高度。
一个常用的近似关系是：
Altimeter Setting 相差 1.00 inHg，可能造成约 1,000 ft 的高度指示差异。
因此，即使只是 0.10 inHg 的设置误差，也可能对应约 100 ft 的高度误差。
需要注意，高度表并不直接测量飞机与地面的距离。它也不能保证在非标准温度条件下显示的高度与实际 True Altitude 完全一致。
FAA 有一句常见的提醒：
From High to Low, Look Out Below.
当飞机从高气压区域飞向低气压区域，却没有及时更新 Altimeter Setting 时，实际高度可能低于高度表显示的高度。
类似地，在寒冷条件下，实际高度也可能低于指示高度。这对山区飞行、越障和仪表进近尤其重要。
Vertical Speed Indicator：爬升率和下降率
Vertical Speed Indicator（VSI）同样利用 Static Pressure 工作，但它测量的不是当前压力对应的高度，而是静压随时间变化的速率。
传统 VSI 内部利用直接静压与经过校准泄漏通道产生延迟的静压之间的压力差，显示飞机的垂直速度。
单位通常是 Feet Per Minute（FPM）。
例如：
- +500 FPM：飞机正在以约每分钟 500 ft 的速度爬升。
- −700 FPM：飞机正在以约每分钟 700 ft 的速度下降。
- 0 FPM：垂直速度接近零。
但传统 VSI 存在一个重要局限：Indication Lag（指示滞后）。
当飞机刚开始爬升或下降时，VSI 可能需要几秒钟才能逐渐显示新的稳定爬升率或下降率。
因此，在操纵飞机时，不应该只根据 VSI 的瞬时读数不断调整 Pitch。
例如，刚从 Level Flight 转入 Climb 时，Altimeter 可能已经开始变化，但 VSI 仍然没有完全稳定。这不一定意味着仪表故障。
飞行员需要结合 Attitude Indicator、Altimeter、Airspeed Indicator 和外部视觉参考，判断飞机实际的飞行状态。
3. Gyroscopic Instruments：姿态、航向与协调转弯
传统 Gyroscopic Instruments 利用陀螺仪的两个重要特性：
Rigidity in Space（空间定轴性）：高速旋转的陀螺倾向于维持其旋转轴的方向。
Precession（进动）：当外力作用于旋转中的陀螺时，其反应可能表现为旋转轴在另一方向发生变化。
这些特性使机械仪表能够提供姿态、航向和转弯信息，但陀螺仪也可能受到摩擦、漂移和动力系统故障的影响。
Attitude Indicator：飞机的 Pitch 和 Bank
Attitude Indicator（姿态仪），也称 Artificial Horizon（人工地平仪），显示飞机相对于地平线的 Pitch（俯仰）和 Bank（横滚）姿态。
仪表上的蓝色部分通常代表天空，棕色部分代表地面，中间的 Horizon Line 代表地平线。
飞行员通过飞机符号与地平线之间的相对位置，判断机头是否抬高、降低，以及机翼是否倾斜。
例如，飞机在云中飞行时，飞行员无法依靠外部地平线判断姿态，此时 Attitude Indicator 就成为非常重要的姿态参考。
但需要理解：
Attitude Indicator 显示的是飞机姿态，不是实际飞行轨迹。
机头略微抬高，并不保证飞机一定正在爬升；飞机是否爬升还取决于空速、动力、升力和其他因素。
同样，飞机保持 Nose-Up Attitude 时，也可能因为空速不足而继续下降。
因此，Attitude Indicator 需要与 Altimeter、VSI 和 ASI 交叉检查。
传统机械 Attitude Indicator 还可能受到陀螺转速不足、系统故障或超出仪表设计姿态范围等因素影响。现代电子姿态显示系统则可能采用 AHRS，而不是传统机械陀螺。
Heading Indicator：为什么需要定期与 Compass 对齐？
Heading Indicator（HI），也称 Directional Gyro（DG），显示飞机的 Heading（航向）。
与 Magnetic Compass 相比，传统 Heading Indicator 在转弯和加减速过程中通常更容易读取，因此被广泛用于保持指定航向。
但机械 Heading Indicator 并不会自动、永久地保持正确的磁航向。
由于陀螺仪存在 Drift（漂移），飞行员需要定期将其与 Magnetic Compass 进行比较，并在适当条件下重新校准。
例如，飞机实际磁航向为 270°，但 Heading Indicator 经过一段时间后显示 276°。如果不及时修正，飞行员就可能误以为自己正在保持正确的航向。
传统训练中，飞行员通常会在稳定的 Straight-and-Level Flight 中定期检查并修正 HI。
需要注意，部分现代 Heading Indicator 采用 Slaved System 或其他自动航向校准方式，不需要与传统机械 DG 完全相同的人工操作。
Heading 不等于 Track。 即使 HI 显示 270°，侧风仍可能使飞机实际沿不同的 Ground Track 飞行。因此，Cross-Country Navigation 还需要考虑 Wind Correction Angle。
Turn Coordinator：转弯率与协调状态
Turn Coordinator（TC）主要帮助飞行员判断飞机正在向哪个方向转弯、转弯率如何，以及飞行是否协调。
传统 Turn Coordinator 通常包含两个部分：
Miniature Airplane： 通过倾斜的飞机符号指示转弯方向及转弯率，并可对滚转动作作出响应。
Inclinometer Ball： 通过下方的小球显示飞机是否处于协调飞行状态。
需要特别注意：Turn Coordinator 不是 Bank Angle Indicator。
仪表上的小飞机符号虽然会向左或右倾斜，但它并不直接、准确地显示飞机实际的 Bank Angle。转弯率还受到空速和其他因素影响，因此不能把 TC 上的倾斜程度当作姿态仪使用。
Standard-Rate Turn 是什么意思？
Standard-Rate Turn 指每秒转过 3° 的转弯率。
因此：
360° ÷ 3°/秒 = 120 秒
也就是完成一个完整的 360° 转弯需要两分钟。
传统 Turn Coordinator 通常带有用于识别 Standard-Rate Turn 的刻度，在 Instrument Flying 中非常常见。
Slip、Skid 与 Step on the Ball
Turn Coordinator 下方的 Inclinometer Ball 可以帮助判断飞机是否协调。
当小球位于中央时，通常表示飞机处于协调状态。
如果小球偏向左侧，飞行员常用的记忆方式是：
Step on the Ball：向小球所在的一侧踩 Rudder。
例如，Ball Left 时，通常需要适当增加 Left Rudder，以改善协调状态。
但不能仅凭小球位置决定所有操纵动作，还应结合当前飞行状态、Bank Angle 和实际转弯情况判断。
特别是在低速转弯、Base-to-Final Turn 等场景中，不协调飞行可能增加失速后进入 Spin 的风险，因此正确使用 Rudder 非常重要。
4. Six Pack 故障判断：为什么有时多个仪表会一起出问题？
认识 Six Pack 的工作原理，最直接的实际价值之一，就是帮助飞行员识别仪表异常。
如果只记住每块仪表的功能，却不知道它们依赖什么系统，飞行中就很容易误判故障。
Pitot Tube Blockage：空速表可能出现异常
Airspeed Indicator 同时依赖 Pitot Pressure 和 Static Pressure。
如果 Pitot Tube 的入口堵塞，而排水孔仍然开放，Pitot Pressure 可能逐渐接近外界静压，使 ASI 指示趋向零。
如果 Pitot Tube 入口和排水孔都被堵住，而 Static Port 仍然正常，Pitot Pressure 可能被困在系统内。此时 ASI 可能表现得类似高度表：爬升时指示增加，下降时指示减少。
这并不代表飞机真实空速按照相同方式变化，而是压力系统异常造成的错误指示。
因此，Pitot Blockage 不一定只表现为空速表突然归零，具体症状取决于堵塞位置。
Static Port Blockage：三块仪表可能同时异常
如果 Static Port 被堵住，影响可能更复杂。
| 仪表 | 可能出现的表现 |
|---|---|
| Airspeed Indicator | 随高度变化产生错误读数 |
| Altimeter | 停留在堵塞发生时附近的指示高度 |
| VSI | 趋向零或无法正常反映高度变化 |
例如，飞机持续爬升，但 Altimeter 不再变化、VSI 接近零，而 ASI 的读数也与预期不符，就需要考虑 Static System 故障的可能性。
某些飞机配备 Alternate Static Source（备用静压源），但使用后可能产生需要修正的仪表误差。是否配备、如何使用以及修正方式，应以具体机型的 AFM/POH 为准。
Vacuum System Failure：姿态仪和航向仪可能同时失效
在许多传统单发训练飞机中，Attitude Indicator 和 Heading Indicator 由 Engine-Driven Vacuum System 驱动，而 Turn Coordinator 通常由 Electrical System 驱动。
如果 Vacuum Pump 失效，Attitude Indicator 和 Heading Indicator 可能逐渐出现错误读数，但 Turn Coordinator 仍可能正常工作。
危险之处在于，机械陀螺仪失去动力后不一定立即停止显示。随着转速下降，仪表可能逐渐漂移，甚至提供看似合理但实际错误的姿态或航向。
因此，飞行员需要注意 Vacuum Gauge 或其他相关告警，并通过仪表交叉检查识别异常。
不过，不同飞机的仪表动力配置可能不同。有些飞机采用电动 Attitude Indicator、备用电池或电子 AHRS，不能假设所有 Six Pack 都使用相同的动力分配。
Electrical Failure：不一定意味着全部 Six Pack 同时失效
在传统机械仪表配置中，Electrical Failure 可能影响电动 Turn Coordinator、部分航电设备和其他电气系统，但不一定使 Vacuum-Driven Attitude Indicator 或机械 Pitot-Static Instruments 同时停止工作。
相反，在 Glass Cockpit 中，多个飞行参数可能依赖电子传感器、显示屏及其供电系统。现代飞机通常设计了不同形式的冗余和备用设备，但实际故障表现取决于具体架构。
因此，学习 Six Pack 时不应该只问「哪个仪表坏了」，还应该问：
这些异常仪表是否共享同一个压力来源、动力系统或电子传感器？
这个思路比单纯背诵故障症状更有用。
5. 实际飞行中如何使用 Six Pack？
Six Pack 的六个仪表并不是六个独立的数字。飞行员需要把它们结合起来，判断飞机的整体飞行状态。
这种方法称为 Instrument Cross-Check（仪表交叉检查）。
Level Flight：怎样确认飞机正在平飞？
假设飞机处于稳定的 Straight-and-Level Flight：
- Attitude Indicator 显示适当的水平飞行姿态。
- Altimeter 基本保持稳定。
- VSI 接近零。
- ASI 保持在预期巡航空速附近。
- Heading Indicator 保持目标航向。
- Turn Coordinator 显示没有明显转弯趋势，Ball 大致居中。
但这里最重要的不是六块仪表都显示某个固定数值，而是它们提供的信息彼此一致。
例如，Attitude Indicator 看起来接近平飞，但 Altimeter 持续下降、VSI 显示 −500 FPM，那么飞机实际并没有保持高度。
这时需要判断是 Pitch、Power 或 Trim 设置不合适，还是某块仪表出现异常。
Climb：为什么不能只看 VSI？
假设你在 Cessna 172 中开始爬升。
增加动力并建立适当的 Climb Attitude 后，Airspeed 应逐渐稳定在目标爬升速度附近，Altimeter 开始增加，VSI 显示正的爬升率。
但 VSI 存在一定滞后，因此飞行员不应该为了让 VSI 立即显示目标爬升率而不断拉高机头。
正确的思路是先建立适当的 Pitch 和 Power，再通过 ASI、Altimeter 和 VSI 验证飞机是否达到预期性能。
Turn：怎样同时保持高度和协调？
进行转弯时，Attitude Indicator 提供 Bank Angle 参考，Heading Indicator 显示航向变化，Turn Coordinator 帮助判断转弯率与协调状态。
与此同时，Altimeter 和 VSI 用于确认飞机是否保持预期高度。
如果飞机在转弯中开始下降，可能需要调整 Pitch 或 Bank Angle；如果 Ball 偏离中央，则需要检查 Rudder Coordination。
在 VFR 飞行中，飞行员仍应优先保持适当的外部观察，不能因为检查仪表而忽略其他航空器、地形和空域风险。
Instrument Scan：不要只盯着一块仪表
初学者常见的错误，是发现某个参数出现偏差后，就长时间盯着对应仪表。
例如，看到 Altimeter 下降，就一直盯着高度计拉杆；看到 ASI 下降，又立即转而盯着空速表。
这种做法容易产生 Overcorrection（过度修正），因为飞行员忽略了不同仪表之间的关联。
更有效的方法是建立有节奏的 Cross-Check：通过 Attitude Indicator 了解飞机姿态，再结合 Airspeed、Altitude、Heading 和其他性能仪表，判断当前控制输入是否产生预期效果。
对于 VFR 学员，Instrument Scan 是辅助飞行控制和识别异常的重要能力；对于 IFR 学员，则是维持仪表飞行精度的基础。
6. Glass Cockpit 时代，为什么还要学习 Six Pack？
现代训练飞机越来越多地使用 Garmin G1000 等 Glass Cockpit 系统，通过 Primary Flight Display（PFD）集中显示飞行信息。
传统 Six Pack 的六个功能并没有消失，只是换成了不同的显示形式。
例如：
| 传统 Six Pack | Glass Cockpit 中的常见显示 |
|---|---|
| Airspeed Indicator | Airspeed Tape |
| Attitude Indicator | Electronic Attitude Display |
| Altimeter | Altitude Tape |
| Heading Indicator | Heading Scale / HSI |
| VSI | Vertical Speed Tape |
| Turn Coordinator | Turn Rate / Slip-Skid Indication |
现代电子飞行仪表可能通过 Air Data Computer（ADC）处理 Pitot-Static 数据，通过 Attitude and Heading Reference System（AHRS）提供姿态和航向信息。
相比传统机械仪表，电子系统可以整合更多数据，并提供告警、趋势预测和导航信息。
但这也意味着，某个 ADC、AHRS、显示器或电源故障，可能同时影响多个显示项目。
例如，传统 Six Pack 中的 Altimeter 和 ASI 虽然是两块独立机械仪表，却可能共享 Static System；在 Glass Cockpit 中，它们还可能共同依赖 ADC。
因此，无论使用传统 Six Pack 还是现代 PFD，飞行员都需要理解数据从哪里来、哪些系统共享传感器，以及如何识别不可靠的读数。
此外，Six Pack 是传统仪表布局的通俗名称，不等于 FAA 对所有 VFR 飞机规定的统一六仪表设备清单。不同飞行规则和运行条件下的最低设备要求，应依据适用的 14 CFR 91.205、飞机认证文件及其他相关规定判断。
总结：掌握 Six Pack，重点是理解仪表之间的关系
Six Pack Flight Instruments 是传统飞行驾驶舱的基础，但真正需要掌握的并不是六个英文名称，而是每块仪表测量的物理量、依赖的系统，以及不同读数之间的关系。
Airspeed Indicator、Altimeter 和 VSI 依靠 Pitot-Static System；传统 Attitude Indicator、Heading Indicator 和 Turn Coordinator 则属于 Gyroscopic Instruments，但具体动力来源因飞机而异。
在实际飞行中，飞行员应通过 Instrument Cross-Check 验证飞机的姿态、速度、高度和航向是否符合预期。当多个仪表同时出现异常时，还需要考虑它们是否受到同一个系统故障影响。
对于 PPL 学员，理解 Six Pack 可以帮助你更准确地控制飞机、识别不正常的飞行状态，也为之后学习 Instrument Rating 和 Glass Cockpit 打下基础。
