AGL vs MSL 有什么区别？飞行高度、空域图与使用场景解析

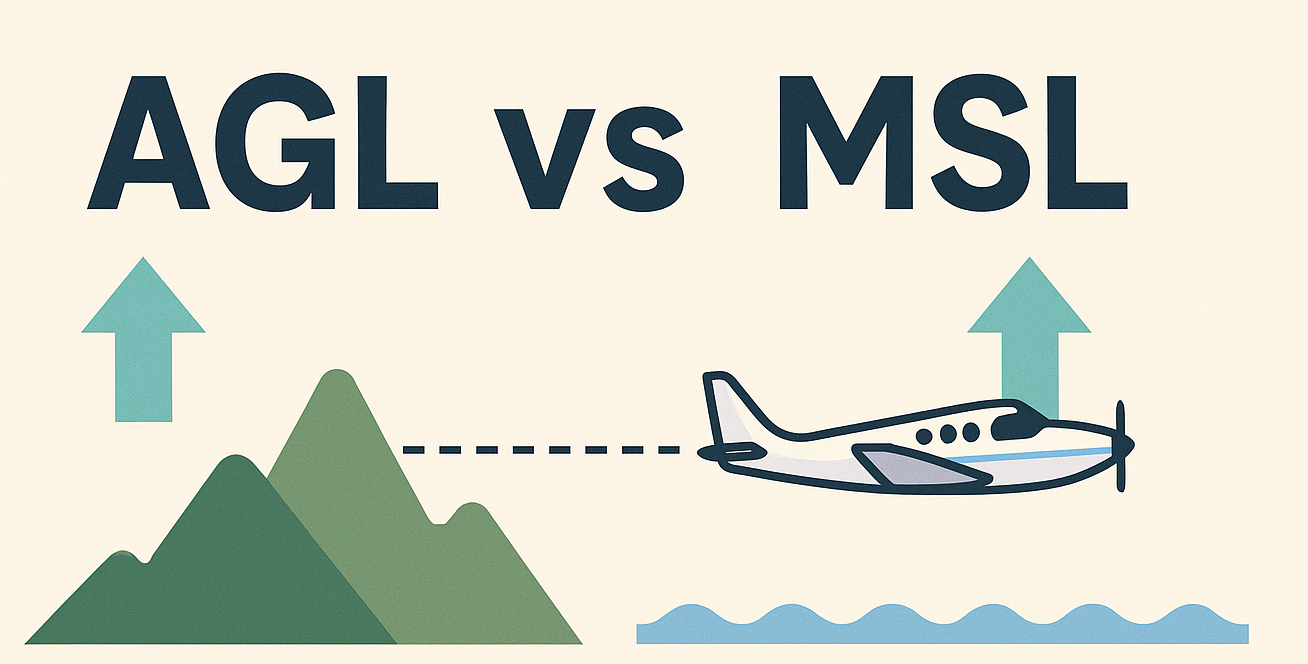

在美国飞行训练中，AGL（Above Ground Level）和 MSL（Mean Sea Level）是最常见的两种高度参考。它们都使用英尺（ft）表示，却有不同的参考基准：AGL 表示飞机距离下方地面的高度，MSL 表示飞机相对于平均海平面的高度。
混淆两者可能导致 Traffic Pattern 高度错误、误判空域边界，甚至影响地形净空判断。对于 PPL 学员，除了记住定义，更重要的是理解高度表、机场标高和航图中的高度数字应该如何使用。
1. 什么是 AGL 和 MSL？
| 缩写 | 全称 | 中文含义 | 参考基准 |
|---|---|---|---|
| AGL | Above Ground Level | 地面以上高度 | 地表 |
| MSL | Mean Sea Level | 平均海平面高度 | 海平面 |
- AGL（Above Ground Level） 是飞机相对于正下方地形的高度。例如，飞机距离地面 1,000 ft，就表示当前高度为 1,000 ft AGL。
- MSL（Mean Sea Level） 是相对于平均海平面的高度基准。航空图上的机场标高、地形高程以及大多数空域高度限制，通常使用 MSL 表示。
两者的关系可以简化为：
AGL ≈ MSL − Ground Elevation
例如，一架飞机在 3,500 ft MSL 飞行，下方地形高程为 2,000 ft MSL，则飞机距离地面约为：
3,500 − 2,000 = 1,500 ft AGL
需要注意，这个公式使用的是相对于同一高度基准的实际飞机高度和地形高程。实际飞行中，高度表的 Indicated Altitude 不一定等于飞机的 True Altitude，因此计算结果通常只是估算。
此外，AGL 会随着下方地形变化而改变。飞机保持 5,000 ft MSL 飞过平原和山地时，高度表可能没有明显变化，但飞机距离地面的实际高度可能相差数千英尺。
这也是为什么飞越山区时，不能仅凭高度表上的数字判断是否有足够的地形净空。
2. 为什么 Altimeter 通常显示 MSL，而不是 AGL？
飞机上的传统 Barometric Altimeter（气压高度表）通过测量外界静压，并根据设定的气压基准显示高度。
在美国低于 18,000 ft MSL 的常规飞行中，飞行员通常将高度表设置为适用的当地 Altimeter Setting。正确设置后，在标准条件附近，高度表可以提供以 MSL 为基准的高度指示。
例如，某机场的 Airport Elevation 为 800 ft MSL。飞机停在机场地面时，如果高度表设置正确，其读数通常应接近 800 ft，而不是 0 ft。
这是因为高度表显示的是相对于海平面基准的高度，而不是飞机距离当前地面的高度。
Indicated Altitude 不等于 True Altitude
即使 Altimeter Setting 正确，高度表读数也不一定与飞机的实际 MSL 高度完全一致。
气温偏离标准大气、气压变化以及仪表误差，都可能导致 Indicated Altitude 与 True Altitude 存在差异。
尤其在低温环境中，飞机的实际高度可能低于高度表指示高度，因此飞行员需要注意 FAA 关于 Cold Temperature Altitude Correction 的相关要求。
此外，18,000 ft MSL 及以上的美国飞行高度通常使用标准气压设置 29.92 inHg，并以 Flight Level 表示。此时高度表指示的是 Pressure Altitude 基准，而不能简单视为实际 MSL 高度。
因此，Altimeter 是重要的高度参考仪表，但并不是直接测量飞机距离地面高度的装置。
飞行员如何获得 AGL？
对于机场附近的飞行，可以用高度表读数减去 Airport Elevation，估算飞机相对于机场标高的高度。
但这并不一定等于飞机距离正下方地形的 AGL，因为机场周围的地面高程可能不同。
部分飞机还配备 Radar Altimeter 或其他高度感知系统，可以提供相对于下方地面的高度信息。不过，传统 PPL 训练飞机通常主要依靠气压高度表、航图地形信息和目视判断。
3. Traffic Pattern 和空域高度应该怎么看？
Traffic Pattern Altitude：AGL 转换为 MSL
美国许多机场的标准 Traffic Pattern Altitude 约为 1,000 ft AGL，但实际高度应以机场公布的程序和适用要求为准。
假设某机场的 Airport Elevation 为 650 ft MSL，公布的 Traffic Pattern Altitude 为 1,000 ft AGL。
那么对应的高度表目标读数约为：
650 + 1,000 = 1,650 ft MSL
也就是说，飞行员在 Downwind Leg 应保持约 1,650 ft 的高度表指示，而不是 1,000 ft。
如果直接把 1,000 ft AGL 误当成 1,000 ft MSL，飞机就会比预期低约 650 ft。
实际飞行前，应查阅 Chart Supplement、机场信息和适用的 Traffic Pattern 程序，而不是默认所有机场都使用相同的高度。
Class B、C、D、E 空域：注意 MSL 标注
在 Sectional Chart 上，受控空域的高度边界通常以 MSL 表示，除非另有明确标注。
例如，某段 Class B Airspace 的底部标为 4,000 ft MSL，意味着其底部高度是相对于海平面基准，而不是距离当地地面 4,000 ft。
如果飞机在地面高程为 2,500 ft MSL 的区域飞行，那么该空域底部距离当地地面仅约 1,500 ft。
这也是为什么在复杂地形附近飞行时，必须结合航图上的地形高程理解空域边界。
常见空域标注方式如下：
| 空域类型 | Sectional Chart 高度标注 | 实际定义 | 是否显示为 MSL |
|---|---|---|---|
| Class A | 通常不出现在 sectional | 从 18,000 MSL 起 | ✅ 是 |
| Class B | 例如 SFC to 100 | 表示从地面到 10,000 MSL | ✅ 是 |
| Class C | 如 SFC to 4000 | 从地面到 4000 MSL | ✅ 是 |
| Class D | 如 SFC to 3200 | 塔台管制空域 | ✅ 是 |
| Class E 起始于 700 或 1200 AGL | 以品红色或蓝色渐变边界显示 | 实际定义以 AGL 为起点 | 通常分别从 700 或 1,200 ft AGL 起 |
| Class E surface | 图上虚线圈 + SFC to 17000 | 从地面起始 | ✅ 是 |
| Class G | 通常为 E 空域未覆盖的低空 | 不在图上直接标注 | ❌ 不明确显示 |
FAA 航图上的高度通常以 MSL（平均海平面高度）表示，但存在例外。例如，Class E 空域的底部可能以 AGL（离地高度）定义：700 ft AGL 通常以洋红色渐变边界表示，1,200 ft AGL 通常以蓝色渐变边界表示。这些高度不会在航图上自动换算为 MSL。飞行员应根据航图符号判断空域的实际垂直范围；必要时结合当地地形标高，将 AGL 换算为 MSL，与飞机高度表读数进行比较。
VFR Minimum Altitudes：为什么经常使用 AGL？
与空域边界不同，FAA §91.119 中的部分最低安全高度要求使用 AGL 或相对于障碍物的高度描述。
例如，在非起飞和着陆所必需的情况下，飞越 Congested Area 时，飞机通常必须保持高于飞机水平半径 2,000 ft 范围内最高障碍物至少 1,000 ft 的高度。
在其他非拥挤地区，法规通常要求飞机至少保持 500 ft Above the Surface，但也规定了开阔水域、人口稀少地区等特殊情况。
因此，不能把所有航空高度数字都理解成 MSL，也不能认为所有最低高度要求都直接以机场标高为基准。
阅读法规和航图时，必须确认具体的高度参考方式。
4. 航图、地形和飞行计划中的实际应用
AGL 与 MSL 的区别，在 Cross-Country Flight Planning 中尤其重要。
假设飞机计划以 6,500 ft MSL 飞越一片山区，航图显示附近最高地形高程为 5,200 ft MSL。
两者相差：
6,500 − 5,200 = 1,300 ft
这说明飞机相对于该地形高程有约 1,300 ft 的名义垂直间隔，但并不意味着这条航线一定安全。
飞行员仍需考虑地形位置、障碍物高度、航路偏差、气压与温度误差，以及适用的最低安全高度。
MEF：航图上的 Maximum Elevation Figure
FAA Sectional Chart 上的 Maximum Elevation Figure（MEF）通常以大号数字标示某个经纬度网格内的最大高程信息。
MEF 以 MSL 为基准，并考虑地形、障碍物及相应的计算余量。
但 MEF 不是一条保证安全的最低飞行高度，也不意味着只要飞得高于 MEF，就已经满足所有地形净空或法规要求。
实际 Cross-Country Planning 仍然需要结合航线、地形、障碍物、天气和适用法规选择安全巡航高度。
常见的三个计算场景
| 场景 | 已知条件 | 计算结果 |
|---|---|---|
| Traffic Pattern | 机场标高 800 ft MSL，Pattern 1,000 ft AGL | 1,800 ft MSL |
| 地形净空估算 | 飞机 5,500 ft MSL，地形 3,000 ft MSL | 约 2,500 ft AGL |
| 空域底部 | Class B 底部 4,000 ft MSL，地面 1,500 ft MSL | 约 2,500 ft AGL |
这些计算适合用于理解高度基准，但不能代替实际飞行中的高度表校准、地形净空规划和空域确认。
5. 天气信息中用的是 AGL 还是 MSL？
很多飞行学员常问：METAR、TAF、SIGMET 等天气报告里提到的高度，是 AGL 还是 MSL？
答案是：两者都有，看你读的是哪项内容。以下是一张为飞行员设计的速查图表：
飞行员速查卡：天气信息中的 AGL vs MSL
| 天气项目 | 报告来源 | 高度单位 | 示例 | 用途说明 |
|---|---|---|---|---|
| 云高（Ceiling） | METAR / TAF | AGL | BKN020 → 云底距地 2000 英尺 | 判断 VFR/IFR 条件 |
| 雷暴云顶（CB Tops） | SIGMET | MSL | CB tops FL430 → 云顶约 43,000 英尺 MSL | 航路规划与避雷 |
| 高空风（Winds Aloft） | 风层预报（FD） | MSL | 6000 ft 28015KT | 各飞行高度层的风向与风速 |
| 冻结层（Freezing Level） | AIRMET / G-AIRMET | MSL | Freezing level at 9000 ft | 判断结冰风险与抗冰策略 |
| 能见度、地面风等 | METAR | — | 10SM, 27010KT | 多为地面参考，不涉及高度单位 |
其他天气产品的高度基准应按该产品图例或文字标注读取，不能套用“天气高度全部是 AGL”的规则。METAR/TAF 云底以报告机场地面为 AGL 基准。
PPL 学员最容易犯的错误
最常见的错误，是看到某个高度数字就直接输入高度表目标，却没有确认它是 AGL 还是 MSL。
例如，CFI 要求保持 1,000 ft AGL 的 Traffic Pattern，而学员直接爬升至高度表显示 1,000 ft。这种错误在高海拔机场尤其明显。
另一个常见错误，是把 Airport Elevation 当成整个机场周边区域的 Ground Elevation。实际上，机场周围的地形可能明显起伏，飞机相对于机场标高的高度不一定等于当前 AGL。
因此，进行高度计算时，应该先确认三个问题：
高度数字以什么为基准？下方地形或机场标高是多少？当前高度表读数是否能够准确反映实际高度？
总结
AGL 和 MSL 的核心区别在于参考基准：AGL 相对于地面，MSL 相对于平均海平面。
传统飞机气压高度表在使用适当当地气压设置时，通常提供接近 MSL 基准的高度指示；Traffic Pattern Altitude、地形净空和部分最低安全高度要求，则可能需要使用 AGL 或相对于障碍物的高度进行判断。
对于 PPL 学员，最重要的不是单纯记住公式，而是能够在机场、航图、空域和实际飞行中正确识别高度基准，避免因为单位相同却参考面不同而作出错误判断。
FAA 官方参考资料
- 14 CFR §91.119 — Minimum Safe Altitudes
- FAA Pilot’s Handbook of Aeronautical Knowledge
- FAA Aeronautical Chart Users’ Guide
